Din 2527 Flensa PN6

Presisi nominal 6 a 100 . /Tekanan terukur dari PN6 hingga PN100. / Nenndruck 6 bis 100. Medidas en millimetros /Dimensi dalam mm. /Maße dalam mm.

Kirim permintaan

perkenalan produk

Presisi nominal 6 a 100 . /Tekanan terukur dari PN6 hingga PN100. / Nenndruck 6 bis 100. Medidas en millimetros /Dimensi dalam mm. /Maße dalam mm.

product-693-200

Para presion nominal de 6 hasta 40 /Untuk tekanan terukur dari 6 hingga 40 /Fur Nenndruck 6 bis 40 .

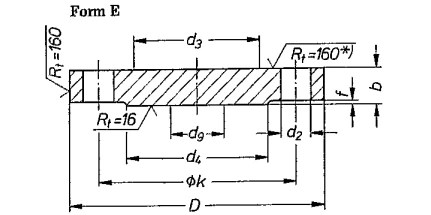

product-431-215

Para presion nominal de 64 y 100 Untuk tekanan terukur 64 dan 100 Fur Nenndruck 64 dan 100.

*) Superfide de diamentro d3 dan d9 bisa en bruto.

*) Diameter permukaan d3 dan d9 bisa kasar

*) Rt=160 emas untuk kreisringflache D-d3 .

Presi nominal 6. /Tekanan terukur 6. /Nenndruck 6 Medidas en milimeter /Dimensi dalam mm. /Maße dalam mm.

Diameter Nilai Nominal Diametro Nennweite	Brida / Flange / Flansch			d9 maks.	Tornillo / Sekrup / Schrauben			Peso de una brida / Berat flensa / Gewicht eines Flansches (7,85 Kg/dm3)
	D	b	k		Nomor / Nomor /	Rosca / Utas /	d2	Forma B / Bentuk B / Bentuk B	Forma T / Bentuk T / Bentuk T
					Anzahl	Gewinde		kg	kg
10	75	12	50					0,38
15	80	12	55			M 10	11	0,44
20	90	14	65					0,65
25	100	14	75					0,82
32	120	14	90		4			1,17
40	130	14	100			M 12	14	1,39
50	140	14	110					1,62
65	160	14	130	55				2,44	2,48
80	190	16	150	70				3,43	3,49
100	210	16	170	90				4,76	4,86
125	240	18	200	115				6,11	6,28
150	265	18	225	140	8	M 16	18	7,51	7,75
-175	295	20	255	165				10,4	10,7
200	320	20	280	190				12,3	12,7
250	375	22	335	235				18,3	19
300	440	22	395	285	12			25,3	26,3
350	490	22	445	330		M20	22	31,6	32,9
400	540	22	495	380	16			38,4	40,2
500	645	24	600	475	20			60,4	63,2
