Flensa dikategorikan berdasarkan kriteria tertentu, dan kategori ini biasanya ditentukan oleh standar dan spesifikasi perpipaan yang relevan. Flensa ditentukan oleh Jenis, Wajah, Standar dan Spesifikasi, Dimensi, Ukuran Pipa Nominal (NPS), Kelas Tekanan, Bahan, Jadwal (SCH).
Mengidentifikasi flensa adalah salah satu tantangan yang dihadapi siapa pun yang berurusan dengan sistem hidrolik. Pentingnya bagian-bagian ini sering diabaikan. Namun, keandalannya sangat penting untuk integritas sistem.
Untuk menemukan flensa yang tepat untuk sistem Anda, Anda perlu mengidentifikasinya. Prosesnya jauh lebih rumit daripada menggunakan pita pengukur. Anda perlu mempertimbangkan faktor-faktor berikut selama proses identifikasi:
1) Identifikasi Jenis Flange
Jenis flensa: mengacu pada desain flensa. Jenis flensa dipilih berdasarkan persyaratan suhu dan tekanan, dan dapat diidentifikasi berdasarkan geometrinya.
Mencari tahu jenisnya adalah langkah termudah. Yang harus Anda lakukan adalah melihatnya. Jenis flensa yang paling umum adalah:
• Flensa leher las : memiliki hub runcing, kebanyakan digunakan dalam sistem tekanan tinggi
• Slip on flange : dapat diselipkan di atas pipa, dilas bagian dalam dan luar untuk meningkatkan daya tahan, dan menghindari kebocoran
• Flensa las soket: menyambung ke pipa dengan satu las sudut di bagian luar flensa
• Flensa sambungan pangkuan: digunakan dengan ujung rintisan sambungan pangkuan, dapat diselipkan di atas pipa tetapi tidak dilas, ditahan di tempatnya oleh tekanan
• Flensa berulir: menempel pada pipa tanpa pengelasan, digunakan untuk pipa dengan dinding tebal untuk membuat ulir internal
• Blind flange: digunakan untuk mengosongkan ujung katup dan pipa, cocok untuk lingkungan bertekanan tinggi
Flange Face: mengacu pada area yang digunakan untuk menyegel flensa; paking biasanya dipasang di antara dua permukaan flensa yang berlawanan. Contoh permukaan flensa meliputi sambungan tipe cincin (RTJ), sambungan pangkuan, lidah dan alur, serta desain pria dan wanita.
Permukaan flensa: mengacu pada kondisi permukaan penyegelan permukaan flensa. Permukaan muka flensa mungkin halus, atau bergerigi1. Kehalusan permukaan muka flensa ditentukan oleh Roughness Average (Ra) atau Arithmetic Average Roughness Height (AARH).
2) Tentukan Ukurannya
Dimensi: dimensi hub flensa, muka, sudu dll. Dimensi bergantung pada ukuran pipa nominal (NPS) dan kelas tekanan yang diperlukan untuk aplikasi tertentu.
Ukuran Pipa Nominal (NPS): unit pengukuran tanpa dimensi yang menentukan ukuran item (pipa, fitting, dll.) yang terhubung ke flensa.
Mengukur ukuran flensa bukanlah tugas yang mudah. Anda perlu mencari diameter luar, diameter dalam, jumlah lubang baut, diameter lubang baut, dan diameter lingkaran baut.
Diameter lingkaran baut (BC) adalah salah satu pengukuran terpenting yang harus dilakukan saat mengidentifikasi flensa. Ini adalah ukuran dari tengah lubang baut ke tengah lubang baut lain yang terletak di sisi berlawanan dari flensa.
3) Pertimbangkan Ketebalannya
Schedule (SCH) – ketebalan/jadwal pipa. Skedul pipa hanya relevan untuk leher las dan flensa sambungan pangkuan karena skedul flensa ini harus sesuai dengan skedul pipa terkait yang terhubung dengannya. Jenis flensa lainnya dapat digeser sebagian ke dalam, disekrup ke dalam, atau menembus flensa yang terkait, sehingga jadwal flensa tidak perlu sesuai dengan jadwal pipa. Skedul relevan untuk flensa ring putar, tetapi aplikasinya terbatas dan tidak akan dibahas lebih lanjut.
Parameter flensa yang sangat penting adalah ketebalannya. Ini menentukan jumlah tekanan yang dapat ditahan flensa. Semakin tebal flensa, semakin tinggi tekanan yang dapat bekerja dengannya. Saat mengukur ketebalan flensa, Anda hanya perlu mengukur tepi luar bagian tersebut.
4) Baca Tentang Standar
Standar dan Spesifikasi: flensa diproduksi untuk memenuhi standar dan spesifikasi yang diberikan. Standar dan spesifikasi mendikte dimensi, geometri, jadwal, dan material, dari flensa yang diberikan (untuk menyebutkan beberapa faktor).
Ada banyak standar untuk memilih flensa yang tepat untuk kebutuhan Anda. Bergantung pada aplikasi yang Anda pertimbangkan dan komponen lain yang akan berinteraksi dengan flensa, Anda dapat memilih di antara ASME, ASTM, ANSI, API, MSS, AWWA, DIN, JIS, dan banyak lagi.
5) Menangani Kelas Tekanan

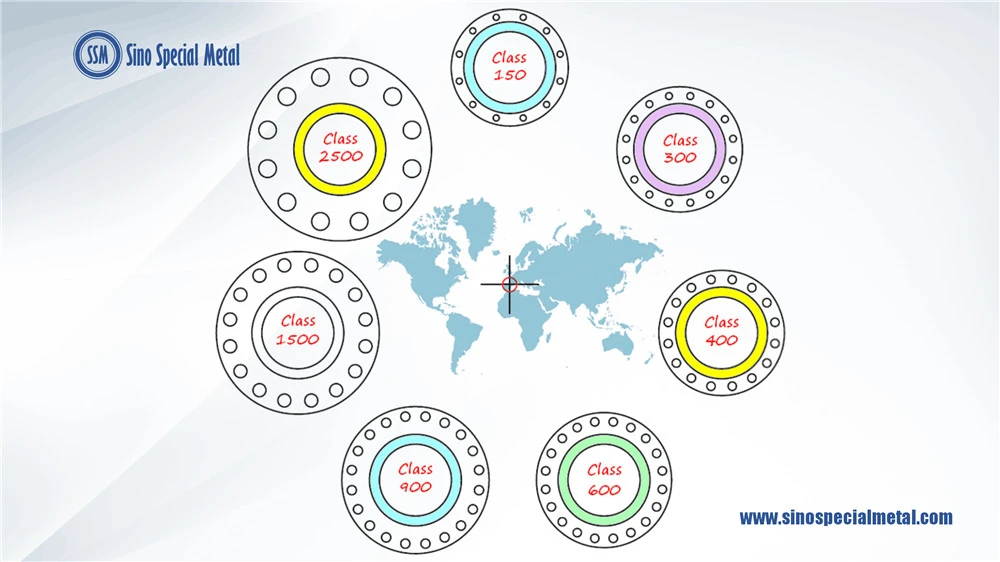

Kelas Tekanan – peringkat tekanan-suhu flensa untuk bahan tertentu. Meskipun namanya 'kelas tekanan', faktor ini bergantung pada bahan dan suhu.
Kelas tekanan flensa menentukan tekanan yang dapat didukung atau dioperasikan tanpa putus. Setiap standar yang disebutkan di atas menawarkan beberapa kelas tekanan, dari rendah ke tinggi. Kelas tekanan flensa harus kompatibel dengan kelas tekanan bagian yang bekerja dengannya di dalam sistem.
6) Pilih Bahannya
Bahan – bahan dari mana flensa diproduksi misalnya besi tuang, baja karbon, baja tahan karat dll.
Bergantung pada lingkungan tempat flensa bekerja, penting untuk memilih bahan pembuatannya. Flensa mungkin perlu menahan tekanan, kelembapan, suhu tinggi, korosi, dan lainnya. Mereka biasanya terbuat dari baja tahan karat atau baja karbon serta nikel tembaga.
