Ukuran pipa dan kelas tekanan yang diperlukan untuk aplikasi menentukan dimensi flensa. Flensa distandarisasi sesuai dengan publikasi dari organisasi seperti ASME, MSS, dan API, antara lain.
Apa itu PCD untuk flensa?
Diameter Lingkaran Lapangan

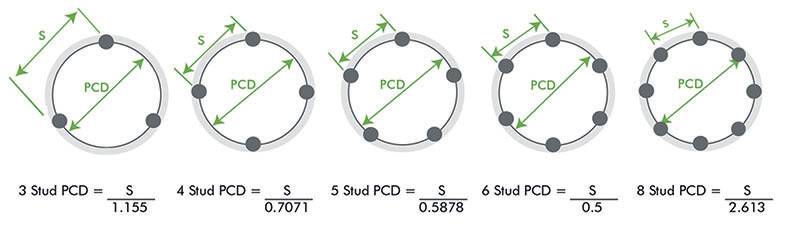

Apa itu PCD? PCD flensa adalah salah satu dimensi kritis. PCD (Pitch Circle Diameter) adalah diameter lingkaran yang melewati setiap lubang baut.
PENGUKURAN FLANGE UMUM
Sangat penting untuk memilih flensa yang tepat. Untuk pencocokan yang tepat, ukur flensa Anda sesuai petunjuk di bawah ini dan bandingkan hasilnya dengan dimensi flensa yang ditawarkan oleh The Metal Company. Pitch Circle Diameter (PCD), yang dapat menentukan apakah lubang baut flens akan berbaris, adalah salah satu pengukuran yang paling penting.
J: DIAMETER DALAM
Dari satu sisi lubang bagian dalam ke sisi lain lubang, ukur melintasi bagian tengah.
B: DIAMETER LUAR
Dari satu tepi luar flensa ke tepi lainnya, ukur melintasi bagian tengah.
C: DIAMETER LINGKARAN PITCH (PCD)
Ukur dari pusat satu lubang baut ke tengah yang lain. Jarak antara tepi dalam lubang baut di sisi yang berlawanan dan tepi luar lubang baut juga dapat diukur.
D: UKURAN LUBANG
Ukur di tengah lubang baut dari ujung ke ujung. Secara umum, ini akan sedikit lebih besar dari baut metrik yang digunakan.
E: KETEBALAN
Ukur jarak antara tepi permukaan datar.
